Geberit Zubehör – Duschbodenablauf, Fußbodenaufbauhöhe 65-90 Mm 154.052.00.1

Dusch-Bodenablauf

• Für die Montage im Gebäudeinneren
• Zur Ableitung des Abwassers aus Duschen auf Bodenniveau
• Geeignet für barrierefreie Bauten
• Für verbundene Isolationen
• Zum Auffangen des Abwassers aus einem Standduschkopf
• Zur Montage bei sehr dünnen Böden
• Für Estrichhöhen am Einfluss ≥ 65 mm
• Achten Sie bei der Größe der Fliesen darauf, dass der Grundkörper abgedeckt ist < 5 cm
• Das Material und die Stärke sollten vom Fliesenleger bestimmt werden
• Bodenfliesen aus Naturstein können im Bereich der Dusche ihre Farbe ändern

Eigenschaften

• Die Höhe des Wasserverschlusses von 30 mm unterscheidet sich von den Anforderungen der Norm EN 1253
• Für 2–30 mm starke Bodenfliesen geeignet
• Integrierte ungewebte Dichttextilie
• Ungewebte Dichttextilie mit 10 cm Überstand am Umfang, für den Anschluss von Dichtsystemen
• Rost aus Edelstahl
• Die Höhe, Neigung und die Position des Rostes können verstellt werden
• Grundgehäuse aus EPS zur Schalldämmung und Befestigung des Geruchsverschlusses
• Belastungsstufe K 3 (3 kN)
• Ableitung des Wassers über die verbundene Isolation

Technische Daten

• Durchflusskapazität: 0.4 l/s
• Sperrwasserhöhe: 30 mm

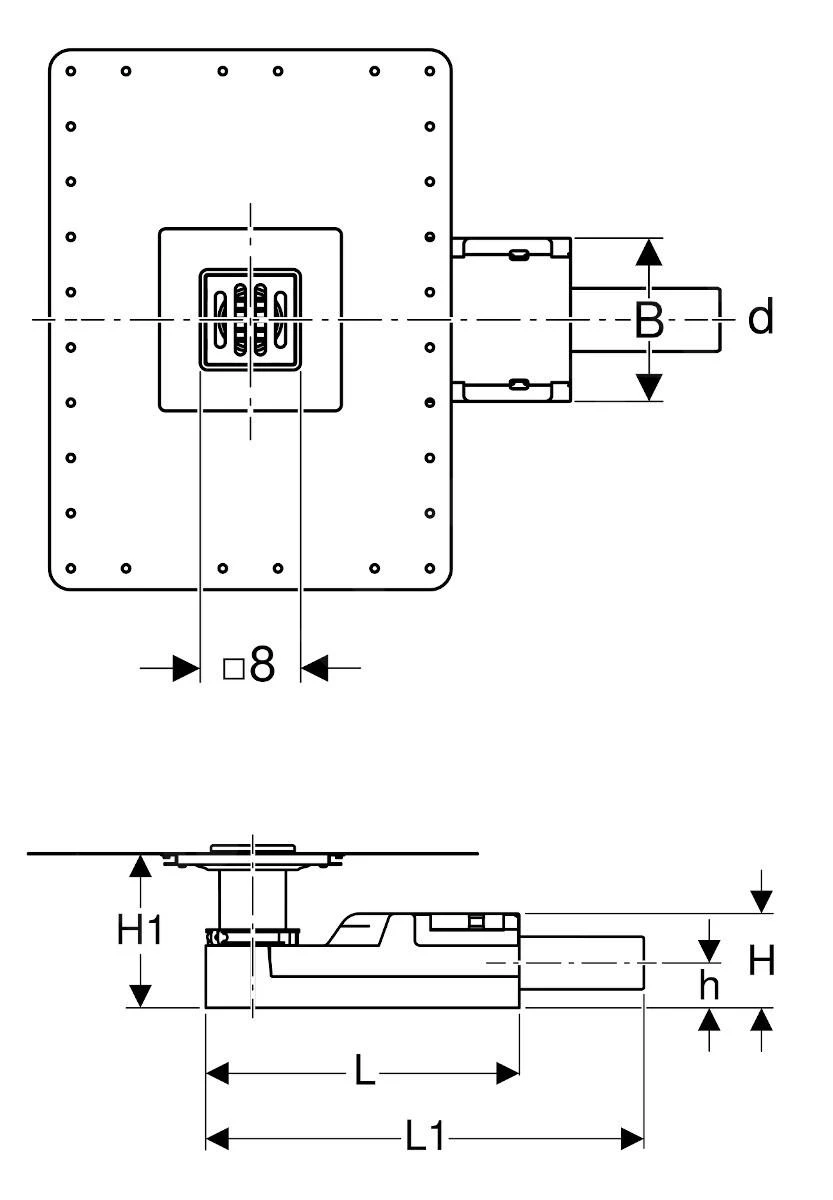

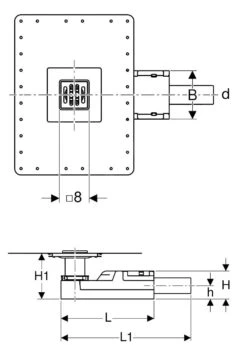

• Abmessungen: DN 40, d Ø 40 mm, L = 300 mm, L1 = 358 mm
• Abmessungen: B = 130 mm, H = 65 mm, H1 = 65-175 mm, h 32 mm

Lieferumfang

• Schutzabdeckung mit Referenzkante
• Aufsatz für eine dünne Schicht
• Kammeinsatz
• Rahmen des Rostes mit Ausgleichsring
• Rost
• Geruchsverschluss aus PE-HD
• Befestigungsmaterial

Kann nachträglich bestellt werden

• Geberit Designrost
